產品介紹

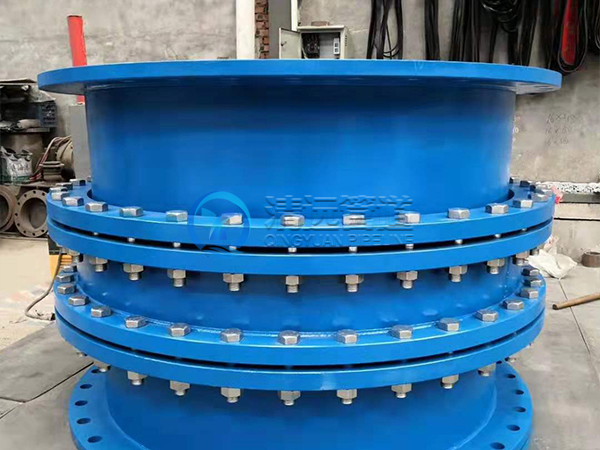

雙法蘭伸縮接頭也稱雙法蘭伸縮接頭 松套伸縮接頭，限位伸縮接頭伸縮器，伸縮節。雙法蘭松套限位伸縮接頭在松套伸縮接頭原有性能的基礎上增設限位裝置，根據伸縮量鎖定螺母。管道在允許的伸縮量中可以自由伸縮，一旦超過其最大伸縮量就起到限位，確保管道的安全運行，特別適用于有振動或有一定斜度及拐彎的管路中的連接。
產品用途：
雙法蘭伸縮接頭適用于：石油、化工、冶煉、船舶、發電廠、給排水和輸送排氣 管道等。
安裝簡要說明：
雙法蘭松套伸縮接頭適用于兩邊與法蘭連接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。
雙法蘭松套伸縮接頭分類：
B2F雙法蘭伸縮接頭，B2F雙法蘭限位伸縮接頭 B2F雙法蘭松套限位伸縮接頭 VSSJA-2雙法蘭限位伸縮接頭 VSSJA-2雙法蘭松套限位伸縮接頭
使用介質：
輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
技術參數
| 公稱通徑 DN | 管子外徑 | 外形尺寸 | 伸縮量 | 法蘭連接尺寸 | ||||||
| Dw | L | L1 | 0.6MPa | 1.0MPa | ||||||
| D | D1 | n-d。 | D | D1 | n-d。 | |||||
| 65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-￠14 | 185 | 145 | 4-￠18 |
| 80 | 89 | 190 | 150 | 4-￠18 | 200 | 160 | 8-￠18 | |||
| 100 | 108 | 210 | 170 | 220 | 180 | |||||
| 114 | ||||||||||
| 125 | 133 | 240 | 200 | 8-￠18 | 250 | 210 | ||||
| 140 | ||||||||||
| 150 | 159 | 265 | 225 | 285 | 240 | 8-￠22 | ||||
| 168 | ||||||||||
| 200 | 219 | 320 | 280 | 340 | 295 | |||||
| 250 | 273 | 370 | 335 | 12-￠18 | 395 | 350 | 12-￠22 | |||
| 300 | 325 | 350 | 130 | 65 | 440 | 395 | 12-￠22 | 445 | 400 | |
| 350 | 377 | 490 | 445 | 505 | 460 | 16-￠22 | ||||
| 400 | 426 | 540 | 495 | 16-￠22 | 565 | 515 | 16-￠26 | |||
| 450 | 480 | 595 | 550 | 615 | 565 | 20-￠26 | ||||
| 500 | 530 | 645 | 600 | 20-￠22 | 670 | 620 | ||||
| 600 | 630 | 755 | 705 | 20-￠26 | 780 | 725 | 20-￠30 | |||
| 700 | 720 | 860 | 810 | 24-￠26 | 895 | 840 | 24-￠30 | |||
| 800 | 820 | 590 | 220 | 130 | 975 | 920 | 24-￠30 | 1015 | 950 | 24-￠33 |
| 900 | 920 | 1075 | 1020 | 1115 | 1015 | 28-￠33 | ||||
| 1000 | 1020 | 1175 | 1120 | 28-￠30 | 1230 | 1160 | 28-￠36 | |||
| 1200 | 1220 | 1405 | 1340 | 32-￠33 | 1455 | 1380 | 32-￠40 | |||
| 1400 | 1420 | 1630 | 1560 | 36-￠36 | 1675 | 1590 | 36-￠42 | |||
| 1500 | 1520 | 1730 | 1660 | - | - | - | ||||
| 1600 | 1620 | 1830 | 1760 | 40-￠36 | 1915 | 1820 | 40-￠48 | |||
| 1800 | 1820 | 2045 | 1970 | 44-￠40 | 2115 | 2020 | 44-￠48 | |||
| 2000 | 2020 | 2265 | 2180 | 48-￠42 | 2325 | 2230 | 48-￠48 | |||
| 2200 | 2220 | 2475 | 2390 | 52-￠42 | 2550 | 2440 | 52-￠56 | |||
| 2400 | 2420 | 2685 | 2600 | 56-￠42 | 2760 | 2650 | 56-￠56 | |||
