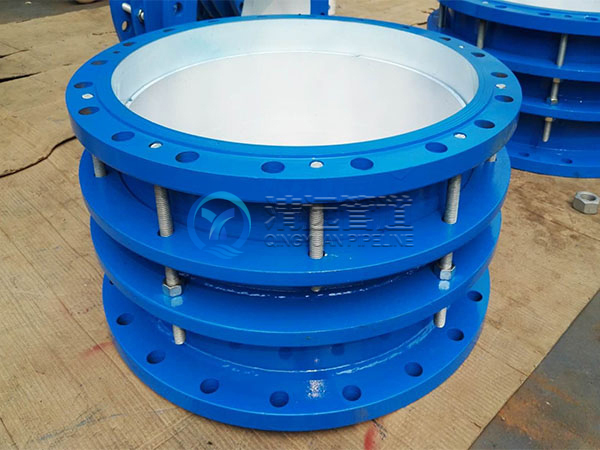

雙法蘭限位伸縮接頭

限位伸縮接頭是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為一個 整體，并有一定的位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道系統。這樣不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。

廠家直銷

品質保障

無憂配送

售后保證

統一銷售熱線： 15038298608

產品介紹

限位伸縮接頭是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為一個整體，并有一定的位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道系統。這樣不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。

產品分類：

限位伸縮接頭常用的型號有三種：VSSJA-1（IBF）型單法蘭限位伸縮接頭，VSSJA-2（B2F）型雙法蘭限位伸縮接頭，SSJB-3（BY）型壓蓋式限位伸縮接頭。

性能特點：

限位伸縮接頭是在松套伸縮節頭原有性能的基礎上增設限位設置，在最大伸縮量處用雙螺母鎖定。這樣就實現管道在允許的伸縮量中可以自由伸縮，一旦超過其最大伸縮量，就起到限位，這樣就有效的確保管道的安全運行，特別適用于有振動或有一定斜度及在拐彎的管路中的鏈接。

技術參數

公稱通徑 Nomina iameter DN	管子外徑 External diameter of pipe Dw	外形尺寸 Length		伸縮量 Compensation △L	法蘭連接尺寸Flange connecting dimension
		外形尺寸 Length			0.6Mpa			1.0Mpa
		L	L1		D	D1	n-do	D	D1	n-do
65	76	340	105	50	160	130	4-Φ14	185	145	4-Φ18
80	89				190	150	4-Φ18	200	160	8-Φ18
100	108				210	170		220	180
100	114				210	170		220	180
125	133	340	105	50	240	200	8-Φ18	250	210	8-Φ18
125	140				240	200	8-Φ18	250	210	8-Φ18
150	159				265	225	8-Φ18	285	240	8-Φ22
150	168				265	225		285	240
200	219				321	280		340	295
250	273				375	335	12-Φ18	395	350	12-Φ22
300	325	350	130	65	440	395	12-Φ22	445	400	12-Φ22
350	377				490	445	12-Φ22	505	460	16-Φ22
400	426				540	495	16-Φ22	565	515	16-Φ26
450	480				595	550	16-Φ22	615	565	20-Φ26
500	530				645	600	20-Φ22	670	620	20-Φ26
600	630				755	705	20-Φ26	780	725	20-Φ30
700	720				860	810	24-Φ26	895	840	24-Φ30
800	820	590	220	130	950	920	24-Φ30	1015	950	24-Φ33
900	920				1075	1020	24-Φ30	1115	1050	28-Φ33
1000	1020				1175	1120	32-Φ33	1230	1160	28-Φ36
1200	1220				1405	1340	32-Φ33	1455	1380	32-Φ40
1400	1420				1630	1500	36-Φ36	1675	1590	36-Φ42
1500	1520				1730	1660	36-Φ36
1600	1620				1830	1760	40-Φ36	1915	1820	40-Φ48
1800	1820				2045	1970	44-Φ40	2115	2020	44-Φ48
2000	2020				2265	2180	48-Φ42	2325	2230	48-Φ48
2200	2220				2475	2390	52-Φ42	2550	2440	52-Φ56
2400	2420				2685	2600	56-Φ42	2760	2650	60-Φ56
2600	2620	600	240	140	2905	2810	60-Φ48	2960	3070	64-Φ56
2800	2820				3115	3020	64-Φ48	3180	3290	68-Φ60
3000	3020				3315	3220	68-Φ48	3405
3200	3220				3525	3430	72-Φ48
3400	3420				3735	3640	76-Φ48
3600	3620				3970	3860	80-Φ56
注:本尺寸符合GB/T12456-2002標準Note：The size meets standard GB/T12456-2002
