產品介紹

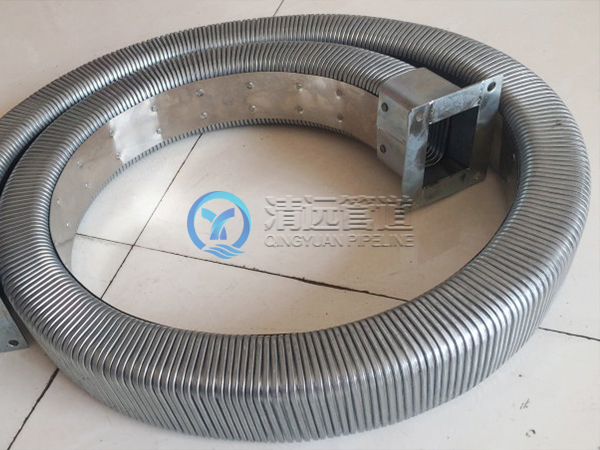

矩形金屬軟管采用純金屬原材料制成，彎曲靈活，耐高低溫，防腐蝕。適應于各類金屬切屑機床及切割機床防止高熱鐵屑對您供電、水汽線路的損傷保護勞動安全。
接頭方式：
兩種方式：一種方接頭，一種斜接頭。
產品長度：
矩形金屬軟管長度不限，可根據(jù)客戶的要求訂制。
產品優(yōu)點：
防護嚴密，耐高低溫及各種腐蝕，可與全封閉鋼鋁拖鏈相媲美，但價格卻比鋼鋁拖鏈優(yōu)惠許多，是各機床、機械廠不可缺少的附件之一。
技術參數(shù)
| 內徑 A×B | 外徑 C×D | E | F | G | H | I | L | J | K | N | P | S | X | T | ф | R | 軸向 拉力 | 重量 |
| 20×30 | 20×35 | 38 | 18 | 25 | 22 | 10 | 23 | 45 | 20 | 40 | 75 | 60 | 55 | 38 | 5.5 | 60 | 35 | 1.3 |
| 25×30 | 30×55 | 58 | 30 | 35 | 25 | 10 | 33 | 60 | 25 | 50 | 90 | 75 | 60 | 45 | 5.5 | 90 | 40 | 1.75 |
| 35×60 | 40×65 | 69 | 40 | 45 | 25 | 10 | 44 | 70 | 30 | 50 | 100 | 80 | 70 | 52 | 5.5 | 100 | 50 | 2.1 |
| 38×73 | 43×78 | 82 | 50 | 55 | 35 | 10 | 47 | 75 | 35 | 50 | 105 | 85 | 82 | 62 | 6.5 | 110 | 60 | 2.36 |
| 40×80 | 45×85 | 89 | 50 | 65 | 50 | 15 | 49 | 90 | 40 | 55 | 120 | 100 | 90 | 68 | 8.5 | 120 | 70 | 2.5 |
| 52×102 | 57×107 | 113 | 65 | 80 | 50 | 15 | 63 | 105 | 45 | 60 | 140 | 120 | 100 | 80 | 8.5 | 140 | 75 | 2.85 |
| 60×120 | 68×128 | 131 | 90 | 90 | 80 | 20 | 71 | 135 | 45 | 70 | 170 | 146 | 110 | 84 | 9 | 180 | 80 | 3.15 |
| 60×130 | 68×138 | 141 | 95 | 100 | 90 | 20 | 71 | 140 | 50 | 75 | 180 | 150 | 120 | 90 | 9 | 180 | 80 | 3.25 |
| 72×162 | 82×170 | 184 | 120 | 120 | 100 | 20 | 82 | 150 | 60 | 80 | 210 | 180 | 130 | 100 | 9 | 210 | 80 | 4.5 |
| 100×165 | 110×175 | 179 | 100 | 130 | 110 | 25 | 115 | 160 | 65 | 85 | 219 | 200 | 155 | 135 | 10 | 200 | 85 | 5.1 |
